功能描述

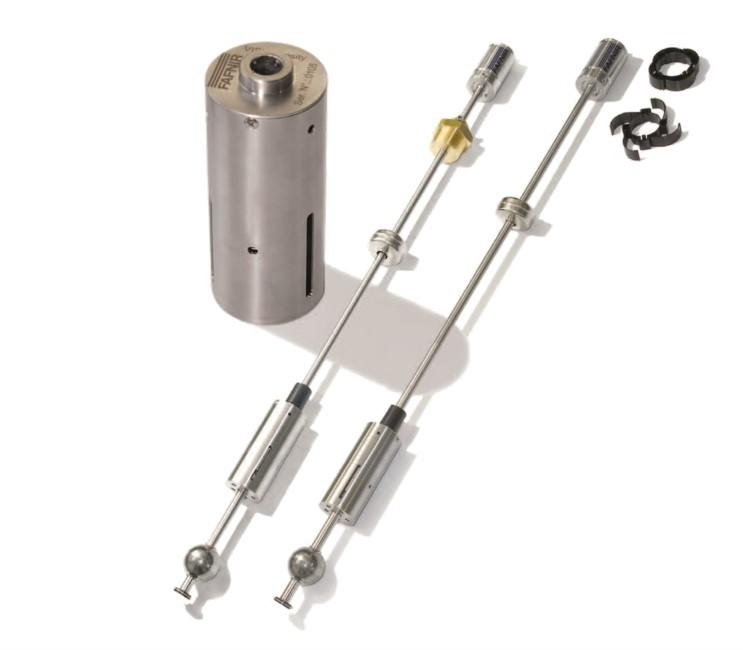

探棒采用磁致伸缩原理,在探棒管内部有一根磁致伸缩线。浮子内部有一组永久磁铁,其磁场使磁致伸缩线沿轴向磁化。借助传感器电路,沿磁致伸缩线发射电流脉冲,从而在磁致伸缩线周围产生一个环形磁场。通过两个磁场叠加会产生一个扭转脉冲,它沿磁致伸缩线传递到传感器的顶端,在顶端变成电子信号。经过不同时间的测试,计算出浮子位置和感应温度。为了测量出更精准的温度,在升级型探棒管中装有分段式温度传感器。
技术参数
技术参数 |
油品 内容来自 uwa |
水 |
温度 |
精度 |
±0.25mm |
±0.5mm (≥50mm时) |
±0.2℃(20℃) |
可重复性 |
±0.05mm |
±0.1mm |
±0.1℃ |
分辨率 |
0.001mm 内容来自 uwa |
0.001mm |
0.001℃ |
反应界限 |
75mm* |
23mm* |
|
浮子 |
Φ54mm,2½” |
Φ43mm,1½” |
|
测量范围 |
|
|
-40℃~85℃ copyright UWA |
